NEXW21电脑型纤维图像分析仪V1.0
概述 纤维图像分析仪（投影仪）是纺织部纤维细度及含量测定的标准仪器，采用显微镜及专 用分析软件的方法，配置大视野目镜和专用物镜，视场大而清晰...
产品详情
概述
纤维图像分析仪（投影仪）是纺织部纤维细度及含量测定的标准仪器，采用显微镜及专 用分析软件的方法，配置大视野目镜和专用物镜，视场大而清晰， 粗微动同轴调焦机构， 粗动松紧可调，可自由切换明试场/偏光观察，进行 100%透光摄影，完成多功能纤维的分 析和测量。该仪器既可用于木质纤维含量的检测，也可检测测量纤维长度和直径，是纤维质 量检测的多功能仪器。广泛应用于毛、麻、棉纺行业，畜牧业，化纤行业，羽毛行业，纤维 检验部门、商检系统等领域
主要功能
粗微调同轴，带机械上限位和松紧调节装置, 粗调行程 25mm，微调精度 0.002mm。
复合式双层机械移动平台 ， 低手位同轴调节 ， 并在机械平台上附设
100mm*88mm 的平板平台，便于放置样品。
落射式柯拉照明，并设计防反射结构，有效防止反射光线的干扰，从而使成
像更清晰，视场衬度更好。
分析标准
1 、沥青路面用纤维图像测量 JT/T533-2020
2 、矿物棉纤维平均直径测量分析 GB/T5480-2017
3 、纤维分析
4 、气孔率及石棉含量分析
5 、中间相含量的测定_位点计数_ 网格法 GB/T 38396-2019
6 、中间相含量的测定_面积百分比_取色法 GB/T 38396-2019
7 、中间相含量的测定_面积百分比_勾选法（GB/T 38396-2019
8 、碳纤维增强塑料孔隙含量和纤维体积含量试验方法 GB/T 3365-2008
9 、工作场所空气中粉尘测定第 5 部分：石棉纤维浓度 GBZ/T 192.5-2007
10 、羊毛纤维直径试验方法，投影显微镜法.. ·GB/T 10685-2007
11 、纺织纤维鉴别试验方法 第 3 部分: 显微镜法···FZ/T 157.3-2007
规格参数
型号 | NEXW21 |
放大倍数 | 40-1000（标配40×-500×) 带有孔径观阑的阿贝聚光镜 |
调焦范围 | 40㎜ |
摄配镜放大倍数 | 0.5倍 |
摄像机像素 | 2000万 |
测量精度 | ±0.5um |
测量速度 | 500/ 10min |
测量重复性 | ±0.1um |
纤维平均直径，变 异系数，标准偏差 计算标准 | 根据国家标准GB10685-89国际标准ISO137-85制定 |
照明装置 | 反射光LED |
工作电源 | AC220V±5 50HZ |
标准配置
标准配置 | 整机型号 | |
部件 | NEXW21 | |
光学系统 | LIOS 无限远色差校正光学系统 | ● |
观察筒 | 铰链式三目，30 °倾斜，360 °旋转，视度可调 | ● |
目镜 | 高眼点大视野平场目镜 PL10X/20mm | ● |
长距平场 消色差物镜 | PL4X /0.13 WD18mm | ● |
LPL10X/0.25 WD16mm | ● | |
LPL20X/0.40 WD9.3mm | ● | |
LPL50X/0.60 WD6.3mm | ● | |
转换器 | 内定位四孔转换器 | ● |
内定位五孔转换器 | ○ | |
调焦机构 | 低手位粗微同轴调焦机构，微调精度 0.002mm ，带有防止下滑的调 节松紧装置和机械上限位装置。 | ● |
载物台 | 复合式双层机械移动平台 ， 台面尺寸 140* 132mm ，移动范围： 76mmX50mm ，精度 0.1mm。 | ● |
反射照明系 | 反射式柯拉照明，，5W LED 暖色，光强连续可调，带可变孔径光阑 | ● |
统 | 与视场光阑，视场光阑中心可调 | |
反射式柯拉照明， 卤素灯 12V30W ，光强连续可调，带可变孔径光 阑与视场光阑，视场光阑中心可调 | ○ | |
CCD 摄 像 装 置 | 彩色数码相机 500 万像素（内置测量软件）、测微尺 | ● |
彩色数码相机 2000 万像素（内置测量软件）、测微尺 | ○ | |
适配镜接口 (摄配镜） | 放大倍数 0.5X | ● |
纤维软件系 统 | 专业纤维软件分析系统(能够实现多功能纤维分析测量，成像系统的 100%采集、测量长度分辨率 0.01mm, 宽度分辨率 0.01um) | ● |
电脑 | 商务机 | ○ |
符号“ ● ”为标准配置部件 “ ○ ”为选配部件
产品展示
纤维系统软件介绍
一、矿物棉纤维平均直径测量分析

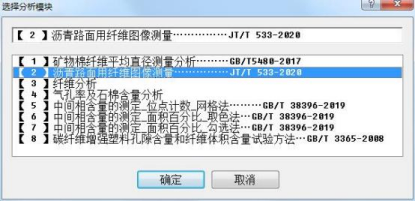

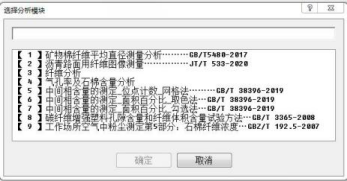

1、选择模块：
>
点击
然后选择分析模块。
> 进入界面
（主界面）
2、测量数据
> 首先先打开图像导入要测量的图片

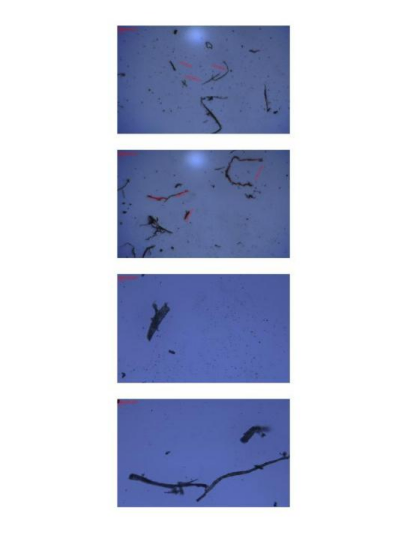

可以导航栏选择要测量的图片

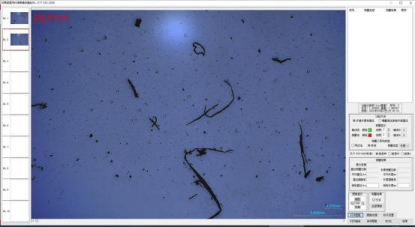

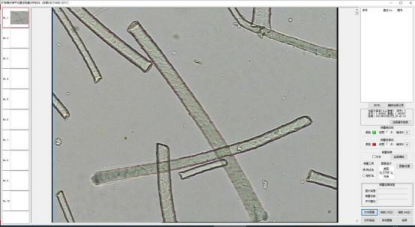

（导入图片后的界面）
> 选择测量工具
有“矩形法 ”和“两点法 ”
> 首先选择“两点法 ”进行测量—》直接按住鼠标拖线段
> 勾 选 上 - 文 字 - 图 片 上 就 会 显 示 测 量 的 文 字 在 界 面 上
> 设置拖线段颜色以及大小
（拖动测量线，设置颜色、线宽、端线长）
（显示测量线，设置颜色、线宽、端线长）

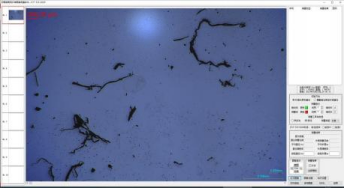

（测量界面）
> 右侧会自动输出测量数据并排序。
> 选择测量工具
有“矩形法 ”和“两点法 ”
> 选择“矩形法 ”进行测量—》直接拖出个矩形框
（测量界面）
> 数据会自动进行累加。

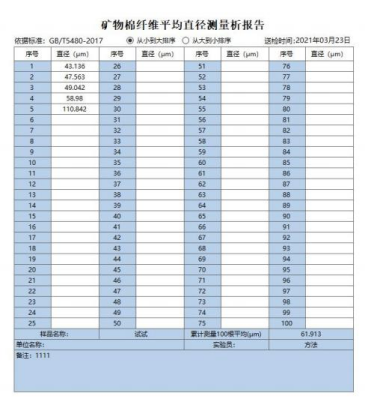

3、打印报告：
> “打印报告 ”用户点击“打印预览 ”，可以查看报告效果。
> 报告名称等信息可手动输入。
> 可保存多种格式文件
二、 沥青路面用纤维图像测量
1、选择模块：
> 点击
然后选择分析模块。
> 进入界面
> 打开图像导入要测量的图片打开图像
可以导航栏选择要测量的图片

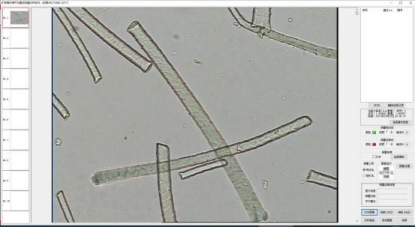

（导入图片后的界面）
> 选择测量工具
有“纤维长度和直径 实验方法 ”和“横截面法测定纤维直径实验方法 ”
（1）、纤维长度和直径实验方法

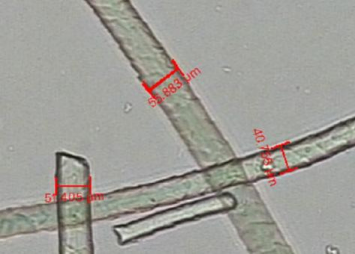

> 首先选择“纤维长度和直径实验方法 ”进行测量—》直接按住鼠标拖线段
> 选择测量的类型
有“两点法 ”和“折 线法 ”
> 测量类型有两种
长度和直径
> 勾选上-文字-图片上就会显示测量的文字在界面上
> 设置拖线段颜色以及大小
拖动线和测量线（测量显示，设置颜色、线宽、端线长）
公 司 地 址 ： 重 庆 市 北 碚 区 云 福 路 3 5 6 号 电 话 ： 4 0 0 1 - 8 8 8 - 5 6 6
（测量界面）
> 右侧会自动输出测量数据并排序。
> 选择测量的类型
有“两点法 ”和“择线法 ”

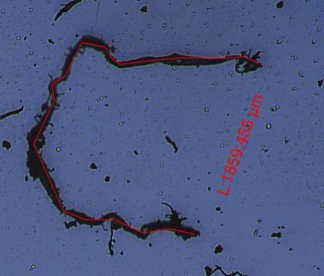

> 选择“择线法 ”进行测量—》在界面上先点击左键确定起点，依次点击左键确定下 一个点，最后双击左键完成测量。
（测量界面）
> 数据会自动进行累加。
（2）、横截面法测定纤维直径实验方法
> 然后选择“横截面法测定纤维直径实验方法 ”进行测量
> 勾选上-文字-图片上就会显示测量的文字在界面上
> 设置拖线段颜色以及大小
拖动线和测量线（测量显示，设置颜色、线宽、端线长）
> 选择测量标准
> 附录 G 根据自己需要选择要测量的标准。

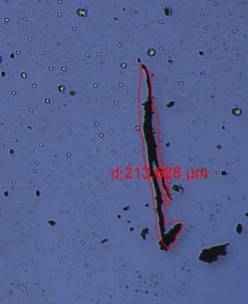

> 按住鼠标左键，开始画圈把纤维圈住就可以了。
（测量界面）
> 附录 T 根据自己需要选择要测量的标准。
> 右侧会自动输出测量数据并排序。
> 输入规格直径，软件会自动算出直径偏差率。

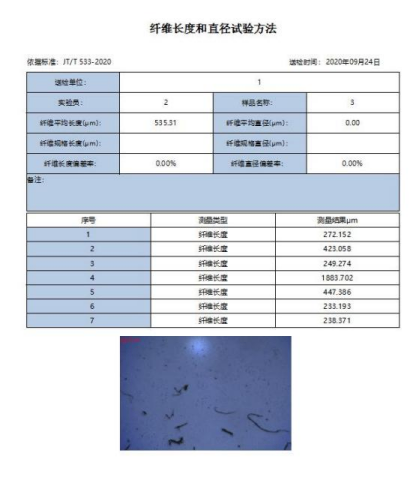

2、打印报告
> 点击界面
按钮
> 报告名称等信息可手动输入。
