•   设置简单，操作方便

•   DAC、DGS 曲线

•   独有的焊缝检测软件

•   截屏、录像

•   PDF 检测报告

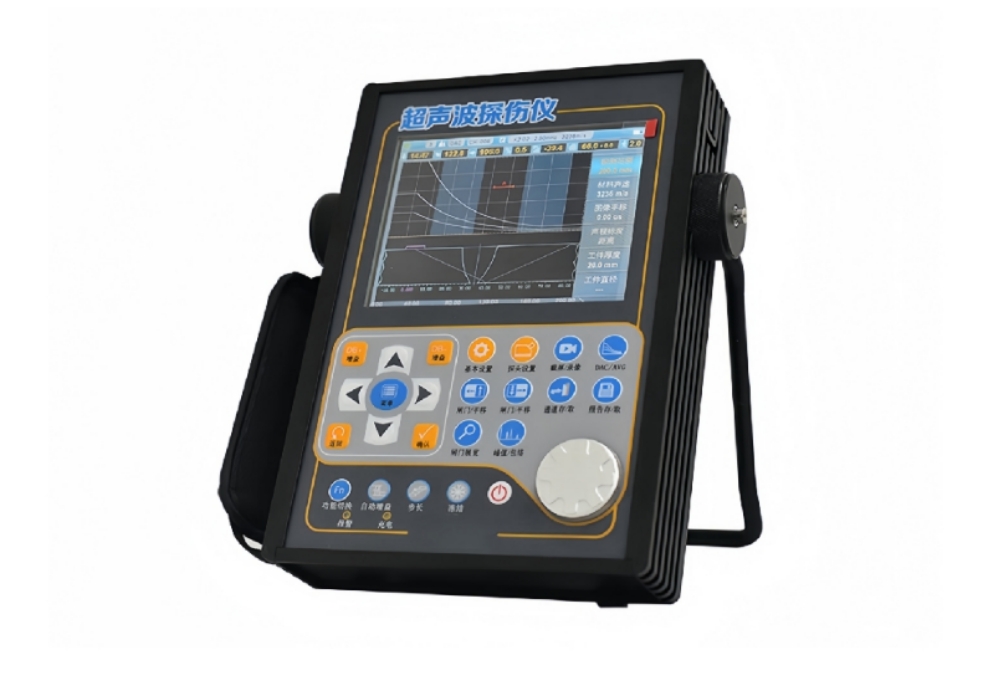

 产品概述

本仪器是一种便携式工业无损探伤仪器，  能够快速便捷、无损伤、精确地进行工件内部多种缺陷（裂纹、夹杂、

气孔等）的检测、定位、评估和诊断。既可以用于实验室，也可以用于工程现场。

 功能特点

显示界面

•   全中文显示， 主从式菜单， 全数字真彩色液晶显示器， 分辨率为 640×480，界面和波形的显示更加细腻和  人性化

截屏和 PDF 探伤报告

•   实时截屏所有页面和探伤报告，并保存为 BMP 图 片到 U 盘，可设置为彩色或灰度图片

•  将探伤报告导出为 PDF 文件保存到 U 盘，方便存 档和打印

检测范围

•   零界面入射：0~15000mm( 钢中、纵波 )， 可连续 调节

发射脉冲

•   脉 冲 幅 度：100V、200V、250V、300V、350V、 400V、450V、500V 分级选择，适用探头范围广

•   脉冲宽度： 在 (0.0.~0.510)µs 范围内连续调节，  以 匹配不同频率的探头

•   探 头 阻 尼：50Ω、150Ω、250Ω、500Ω 可 选， 满 足灵敏度及分辨率的不同工作要求

•   工作方式：单晶直探头、单晶斜探头、双晶直探头、 双晶斜探头、穿透探伤

放大接收

•  硬件实时采样：高分辨率 16 位 AD 采样，采样速 度 320MHz，波形高度保真

•  检波方式：正半波、负半波、全波、射频检波

•   滤波频带（0.2~20）MHz，  根据探头频率全自动 匹配，无需手动设置

•   增 益：  总 增 益 量 110dB，   设 0、0.1dB、1dB、 2dB、6dB 步进值

•   闸门：A 闸门和 B 闸门，可选择设置进波报警或 失波报警

数据存储

•   支持 500 组探伤参数通道和 1000 组探伤报告，可  以通过 USB 接口或 U 盘导出探伤通道和探伤报告， 也可通过 U 盘无限量存储探伤信息

录像功能

•  本机最大支持 10 个录像文件，每个录像文件最长 5 分钟。通过 U 盘录像则不限录像数量和时长

探伤功能

•   探伤标准：内置各行业常用探伤标准，  直接调用， 方便、快捷

•   自动校准： 探头零点和探头角度（K 值）自动校 准功能；声速自动测量功能

•  波峰记忆： 实时检索缺陷最高波，记录缺陷最大 值

•  缺陷定位： 实时显示缺陷水平、深度（垂直）、 声程位置

•  缺陷定量：  缺陷当量 dB 值或当量尺寸实时显示

•  缺陷定性：通过回波包络波形，方便人工经验判 断

•   曲面修正：用于曲面工件探伤，可实时显示缺陷 周向位置

•   DAC/AVG： 曲线自动生成，取样点不受限制，并 可进行补偿与修正。能显示任意孔径的 AVG 曲线。

•  AWS D1.1: 美国焊接学会标准，为各类 AWS 焊缝 检测应用提供一个动态反射体“缺定级”。

•  裂纹测高：利用端点衍射波自动测量、计算裂纹 高度。

•   门内展宽：  放大回波细节，便于回波分析

•  连续记录：  实时记录波形，存储、回放

•  波形冻结：冻结屏幕上显示的波形，便于缺陷分 析

•   回波编码： 以不同颜色显示 1~9 次回波显示区， 便于判断缺陷位置

•   峰值标记：  实时捕捉峰值并标记峰值

•   B 型扫描： 实时扫查、横截面显示， 可显示工件 缺陷形状，使探测结果更直观。

实时时钟

•   实时探伤日期、时间的跟踪记录，并记录存储。

通讯接口

•   USB2.0 高速通讯传输接口，可以使用专用软件通过 USB 进行数据的上传和下载。

电池模块

•   高容量锂电池模块，连续工作时间达到 12 小时以 上。

显示波形

•  可以设定闸门内波形颜色，波形填充和峰值标记

重复发射频率

•  本机最大重复发射频率可设为 2000Hz，也可根据 用户需求升级到更高，  原则上可以依据探测范围， 声速和发射宽度做到上限

升级程序

•  只需两步就可以完成升级功能，用户可自行升级 程序到最新版本，升级不会导致机器黑屏和损坏

 标准配置

 软件界面

 技术参数
