概述

高精度表面粗糙度检测仪器，可对多种机械加工零件表面的粗糙度进行测量，包括平面、斜面、外圆柱面，曲面，小孔，沟槽及车轴等。

测量使用的是电感传感器，测量时，精密驱动机构带动传感器沿被测表面做等速直线滑行，传感器触针在被测表面上下位移，该位移使传感器电感线圈的电感量发生变化，从而在相敏检波器的输出端产生与被测表面粗糙度成比例的模拟信号，该信号经过放大及电平转换之后进入数据采集系统，DSP芯片对采集的数据进行数字滤波和参数计算，测量各粗糙度

 适用范围

金属与非金属被测零件表面粗糙度的检测，适用于多种机加工零件、机械加工制造业、检测、商检等部门，尤其适用于大型工件及生产流水线的现场检验，以及检测、计量、商检等部门的外出检定，不会对工件产生损伤。

特点：

● 机电一体化设计，嵌入式打印机直接打印测量结果和图形；

● 分体式自由选择测量方式，支持侧向、向上、等多种方向测量；

● 320μm 大量程测量范围（增强型可达640μm）。

● 3.5英寸触摸彩色液晶显示器，数字/图形显示，带背光，高亮度，宽视角；

● 简易按键和触摸屏双操作；

● 显示信息丰富、直观、可显示全部参数及图形；

● 兼容 ISO、DIN、ANSI、JIS 多个国家标准；

● 内置锂离子充电电池及充电控制电路，容量高、无记忆效应；

● 有剩余电量指示图标，提示用户及时充电；

● 连续工作时间大于50个小时

● 大容量数据存储，可存储 100 组原始数据及波形。

● 实时时钟设置及显示，方便数据记录及存储。

● 具有自动休眠、自动关机等节电功能

● 可靠防电机走死电路及软件设计

 主要功能

● 机电一体化设计，嵌入式打印机直接打印测量结果和图形；

● 分体式自由选择测量方式，支持侧向、向上、等多种方向测量

● 320μm 大量程测量范围（增强型可达640μm）。

● 3.5英寸触摸彩色液晶显示器，数字/图形显示，带背光，高亮度，宽视角；

● 显示信息丰富、直观、可显示全部参数及图形

●兼容 ISO、DIN、ANSI、JIS 多个国家标准；

●内置锂离子充电电池及充电控制电路，容量高、无记忆效应；

●有剩余电量指示图标，提示用户及时充电；

●连续工作时间大于50个小时

●大容量数据存储，可存储 100 组原始数据及波形。

●实时时钟设置及显示，方便数据记录及存储。

●具有自动休眠、自动关机等节电功能

●可靠防电机走死电路及软件设计

 适用材料

适用于加工业、制造业、检测、商检等部门，主要适用于大型工件及生产流水线的现场检验，以及检测、计量、商检等部门的外出检定。

基本原理

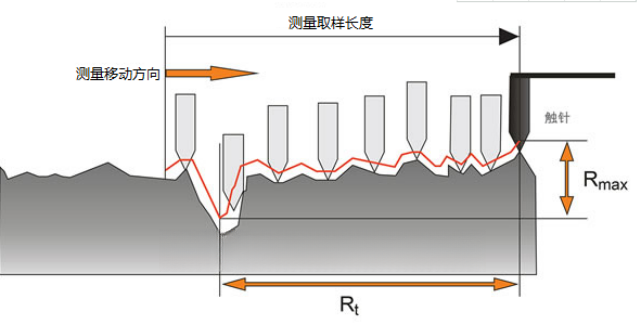

当传感器在驱动机构的驱动下沿被测表面作匀速直线运动时，其内部垂直于工作表面的触针随工作表面的微观不平轮廓产生垂直方向的位移，再通过传感器将位移变化量转换成电量的变化，将该电信号进行放大，滤波，经A/D转换为数字信号，再经DSP处理，计算出Ra、Rz、Rq、Rt值并显示。

技术参数
