倒置金相显微镜NE4XC
概述LM-4XC倒置金相显微镜，具有明场、偏光（选配）观察方式，视野范围大，分辨率高。科勒照明系统，光源采用5W LED；电气采用DC5V低电压输入设计使用安全...
产品详情
概述
LM-4XC倒置金相显微镜，具有明场、偏光（选配）观察方式，视野范围大，分辨率高。科勒照明系统，光源采用5W LED；电气采用DC5V低电压输入设计使用安全可靠。外形符合人机工程学设计，美观大方，操作简便、舒适。该机型可选配数码工业相机、金相评级软件，及其他附件，适应多种情况观察使用。
主要功能
● 采用无限远光学系统设计，平场消色差金相物镜，大视野、高眼点，分辨率高、成像质量清晰；
● 科勒照明系统，视场背景均匀舒适；
● 照明光源使用5W长寿命LED，电气采用安全DC5V低压输入；
● 外形设计美观，符合人机工程学原理，低手位操作、右手主功能区；

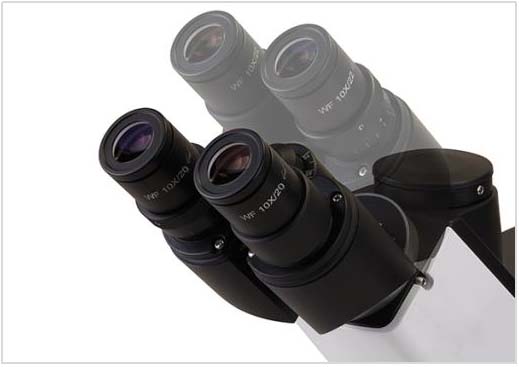

● 双目观察筒可360°翻转调整，以适应不同身高需求，操作简便、不易疲劳；
● 可选配数码摄像装置（工业相机)、金相评级软件，亦可升级更多其他附件，以适应更多工况条件使用；
● 适用场合:工厂检测检验、实验室研究、教学实验教室等；
● 应用范围:金属、矿产、陶瓷、电子等。
技术数据
型号 | LM-4XC |
光学系统 | LIOS无限远消色差校正光学系统 |
放大倍数范围 | 40×～1000× |
目镜 | 10X平场目镜，视场数Φ18（单位：mm） |
物镜 | 无限远平场消色差金相物镜：4×/10×/20×/40× |
可选长工作距离无限远平场物镜：5×/10×/20×/50×/80×/100×（Dry） | |

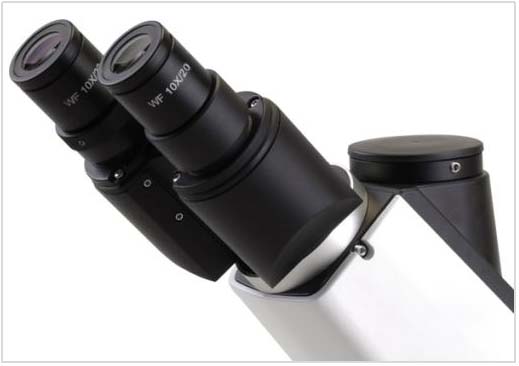

观察筒 | 三目观察筒，45°倾斜，瞳距调节48-76mm；70%观察，同时30%摄影 |
物镜转换器 | 四孔转换器（五孔可选） |

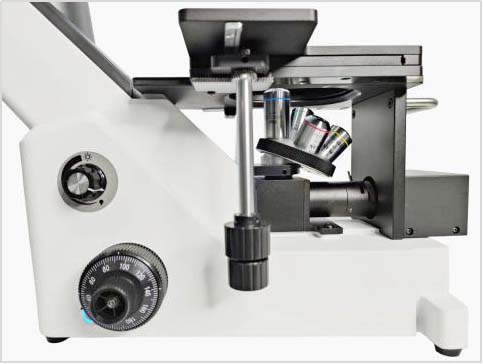

粗微调焦装置 | 粗微同轴调焦，粗调行程12mm，微调每圈0.2mm，格值2µm，粗调带松紧调节 |

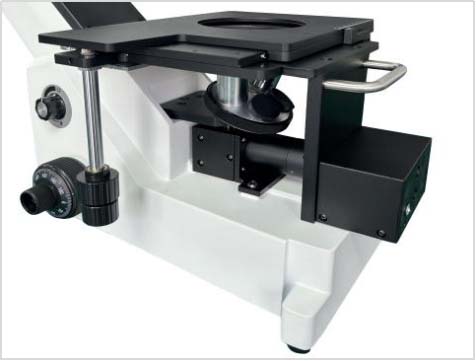

载物台 | 三层机械移动载物台，面积180X155mm，移动范围75X40mm，游标刻度0.1mm |
光源电气 | 5W LED，主机安全低压直流输入：5V～12V,≥2A，适配器宽电压输入：100V～240V |
照明装置 | 反射科勒照明光学系统 |
偏光装置(选) | 起偏器，检偏器 |

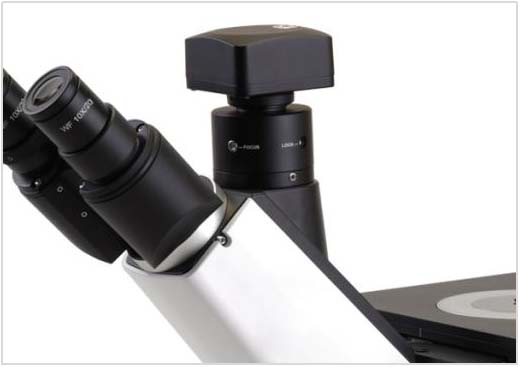

摄像接口 | 1×/0.75×/0.5×C-Mount接口 |
数码摄像装置 | 可选配置数码摄像装置及软件系统 |
数码照相装置 | 可选配配置CANON、NIKON、OLYMPUS等多种数码相机 |
金相分析系统 | 可选配专业金相分析评级软件 |
仪器重量 | 净重：7.5kg 毛重：10.5kg |
仪器尺寸 | 仪器尺寸：53*38*28 包装尺寸：65*51*35 （单位：cm） |
LM-4XC 倒置金相显微镜标准配置
名称 | LM-4XC |
主机（5W LED) | ● |
转轴目镜观察筒 | ● |
WF10×/18mm 10×平场目镜 | ●● |
WF10×/18mm 10×大视野高眼点可调视度分划目镜 | ○ |
WF10×/20mm 10×平场目镜 | ○○ |
四孔小倾角转换器 | ● |
无限远平场金相物镜4× NA=0.10 WD=19.37 | ● |
无限远平场金相物镜10× NA=0.25 WD=15.86 | ● |
无限远平场金相物镜20× NA=0.4 WD=1.04 | ● |
无限远平场金相物镜40× NA=0.65 WD=0.67 | ● |
无限远长距平场金相物镜5× NA=0.12 WD=21.5 | ○ |
无限远长距平场金相物镜10× NA=0.25 WD=16 | ○ |
无限远长距平场金相物镜20× NA=0.4 WD=9.3 | ○ |
无限远长距平场金相物镜50× NA=0.55 WD=6.3 | ○ |
无限远长距平场金相物镜80× NA=0.8 WD=0.85 | ○ |
无限远长距平场金相物镜100×（干） NA=0.9 WD=1.1 | ○ |
机械平台：180mm×155mm，行程75mm×40mm | ● |
水滴载物片 | ● |
25×58腰型载物片 | ○ |
压簧片组 | ○ |
倒置金相照明装置 | ● |
起偏器 | ○ |
检偏器 | ○ |

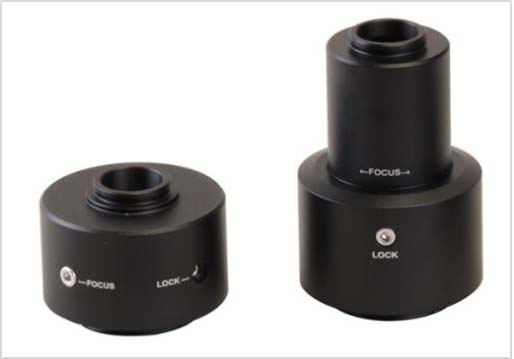

0.5×摄像接筒 | ○ |
0.75×摄像接筒（C接口) | ○ |
1×摄像接筒（C接口) | ● |
3C认证电源适配器（含电源线） | ● |
防尘罩(中性） | ● |
LM-4XC说明书 | ● |
内六角扳手 | ● |
包装纸箱 | ● |
泡沫包装 | ● |
符号“●”为标准配置部件 “○”为选配部件 |
物镜技术参数及配置 (单位：mm)
物 镜 | 数字孔径N.A. | 工作距离 | 配置 | |
无 限 远 平场金相物镜 | PL 4× | 0.10 | 19.37 | ● |
PL 10× | 0.25 | 15.86 | ● | |
PL 20× | 0.40 | 1.04 | ● | |
PL 40× | 0.65 | 0.67 | ● |
注：“●”为标配，“○”为选配

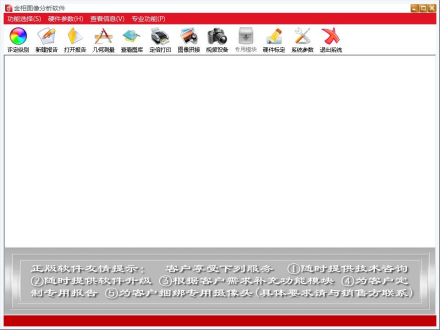

专业定量金相图像分析计算机操作系统 (金相分析评级软件) 简介
金相分析软件最新更新到现有金相组织模块470个，覆盖了现有的所有金相检验.详见金相模块目录。
金相图像分析系统配置的“专业定量金相图像分析计算机操作系统”对采集的试样图谱进行处理和实时比对、检测、评级、分析、统计及输出图文报告。软件融合了当今先进的图像
分析技术，为金相显微镜和智能分析技术的完美结合，系统测量、评定结果快速、正确，符合国标(GB) 和其它相关行业标准 (JB/YB/HB/QC/DL/DJ/ASTM 等)。系统全部中文界面，简洁明了和操作方便，经过简单培训或对照使用说明书，就可自如操作。并为学习金相常识和普及操作提供了快捷方法。
二、主要功能：
● 图像编辑软件：图像采集，图像存储等十多种功能；
● 图像软件：影像增强，图像叠加等十多种功能；
● 图像测量软件：周长、面积、百分含量等几十种测量功能；
● 输出方式：数据表格方式输出，直方图输出，图像打印输出。
专用金相软件包：
● 晶粒度测量评级（晶界提取，晶界重建、单相、双相、晶粒度测量、评级）；
● 非金属夹杂物测量、评级（其中包括硫化物、氧化物、硅酸盐等）；
● 珠光体、铁素含量测量、评级；球墨铸铁石墨球化率测量评级；
● 脱碳层、渗碳层测量，表面涂层厚度测量；
● 焊缝熔深度测量
● 铁素体、奥氏体型不锈钢中相-面积测量；
● 高硅铝合金初晶硅与共晶硅分析；
● 钛合金材料分析……等；
● 包含进行比对的近470种常用金属材料的金相图谱，适应绝大多数单位金相分析和检验的要求；
● 鉴于新材料和进口牌号材料的不断增加，对于软件中尚未录入的材料及评定标准，可以度身定制和录入。
示例图谱：(软件中包含含470多种常用金属材料的金相图谱，也可根据用户需求增加相应的金相图谱)
G18Cr4V淬火后晶粒度 |
贝氏体含量测定 |
低碳变形钢珠光体组织 |
灰铸铁金相-珠光体 |
灰铸铁金相-石墨分布 |
铸造碳钢金相-显微组织 |
铸造铝硅合金磷变质 |
灰铸铁过冷石墨含量 |
铸造铝硅合金过烧 |
碳钢石墨化评级 |
平均晶粒度测定 |
渗氮层深度测定疏松检验 |
马氏体针叶长度评级 |
石墨球化率评级 |
工具钢大块碳化物评级 |
三、系统组成：
整个软件系统由如下部分组成：
⒈ 软件程序（光盘）；
⒉ 加密狗：USB型+动态码验证；
⒊ 文字资料：《使用说明书》（在光盘上）；
4. CCD摄像装置（高清500万工业相机）
5. 测微标尺。
6.
四、硬件运行环境： WINDOWS XP、WIN7 32/64、WIN8系统
⒈电脑推荐配置：
⑴CPU：奔腾4型，主频2.8G以上；
⑵内存：1G及以上（ 否则安装时会出错）；
⑶硬盘：C盘可用空间2G以上，软件（推荐）安装在C盘；
⑷显示卡：可提供3D加速的AGP显示卡、可达到真彩色；
⒉CCD摄像头或者数码相机：
分辨率达到450线及以上的CCD摄像头以及数码相机均可
